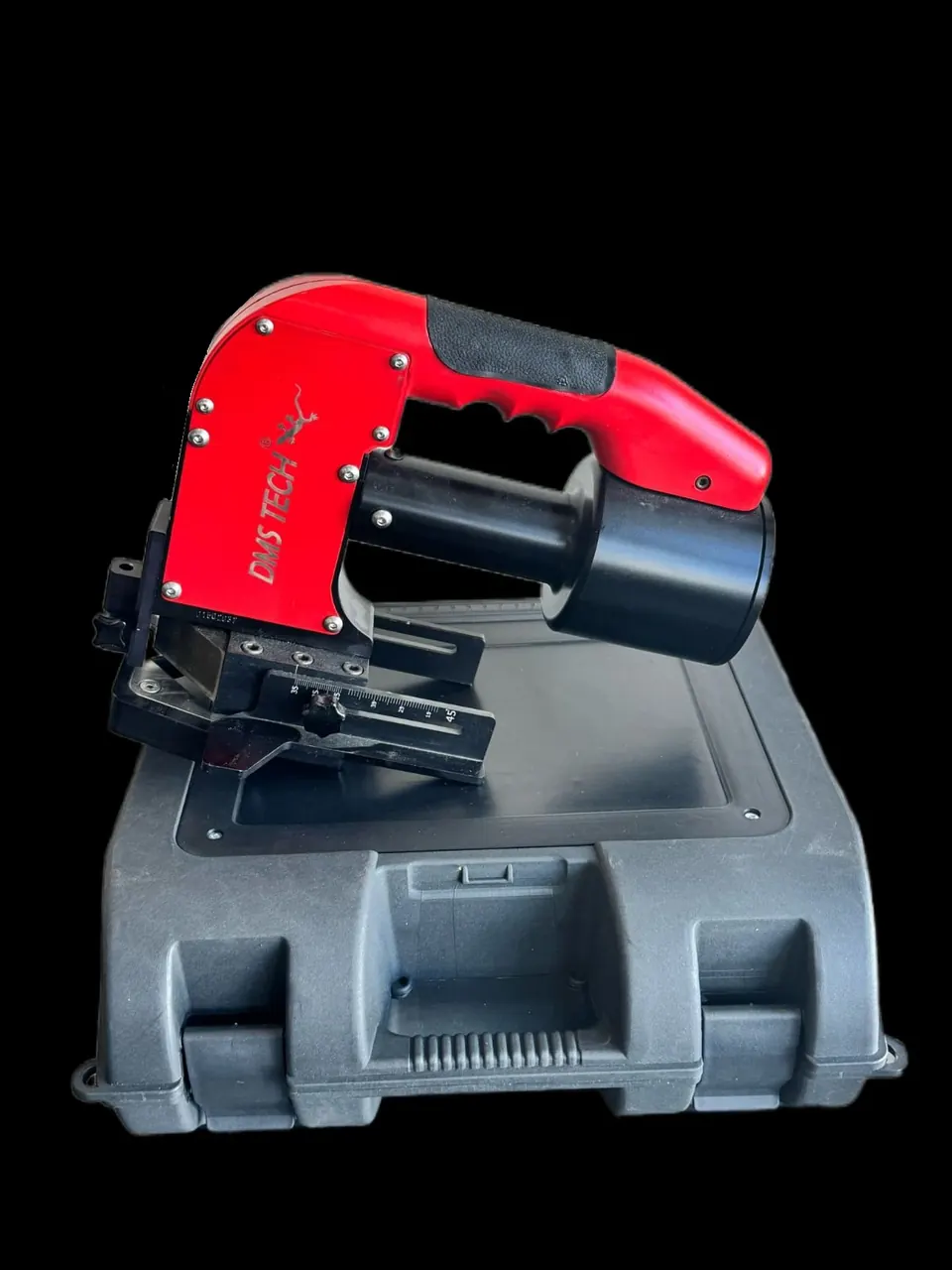

Kompozit Panel Punch
Alüminyum kompozit panellerde köşe kesimini ve montaj askısı kesimini hızlı ve temiz yapan, havalı (pnömatik) ve taşınabilir pres.

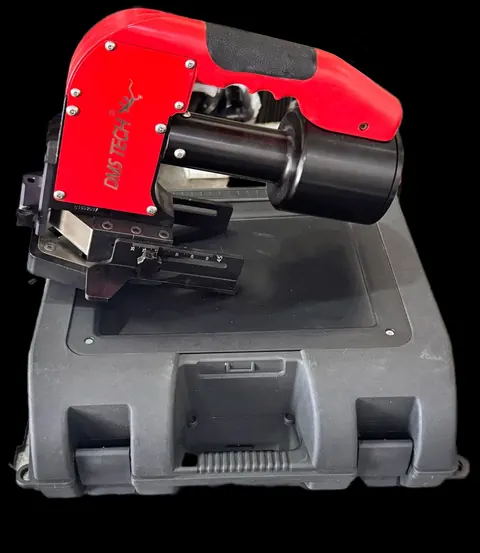

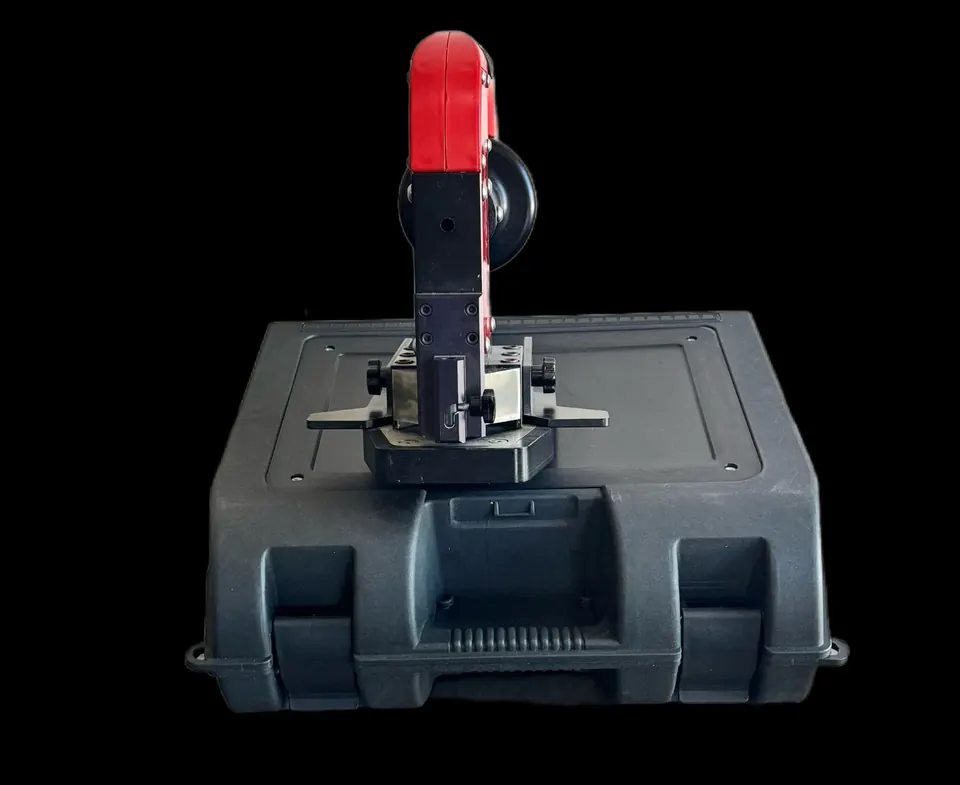

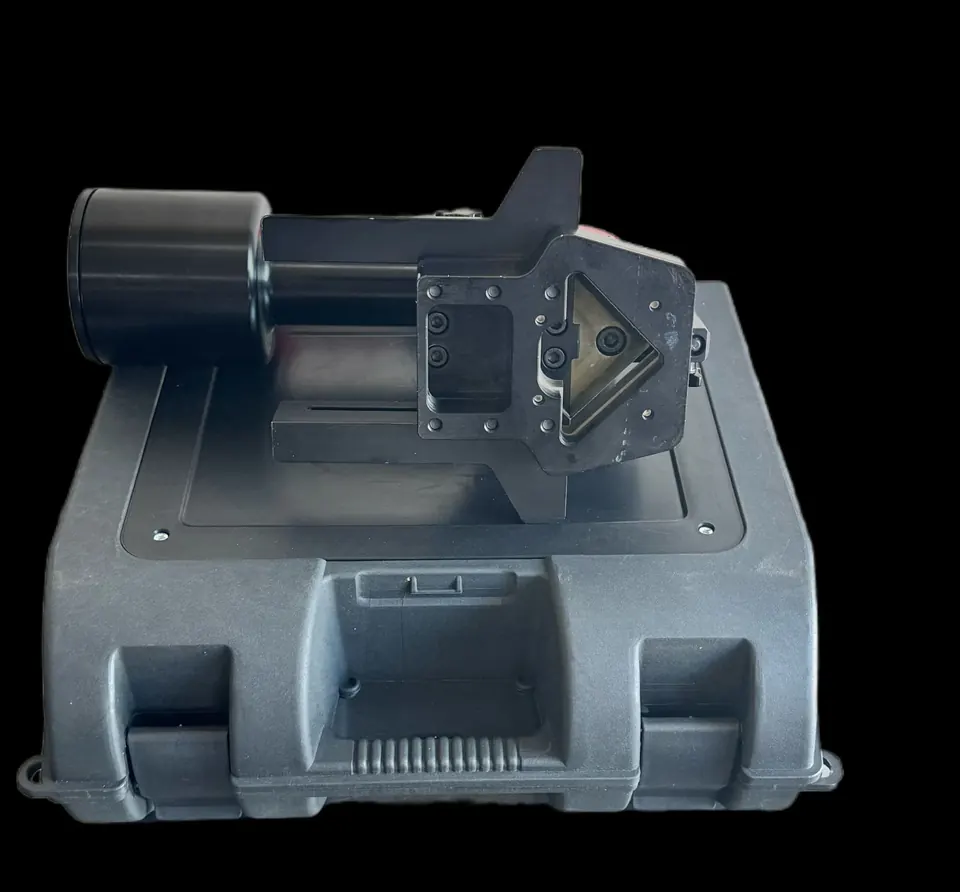

Köşe kesme presi
Panelin köşesinde, katlama için gereken V kesimi tek hamlede açar.

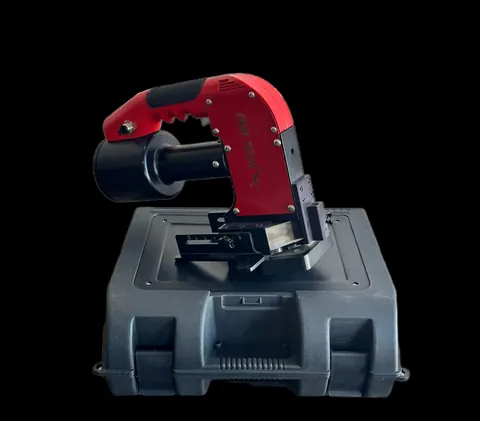

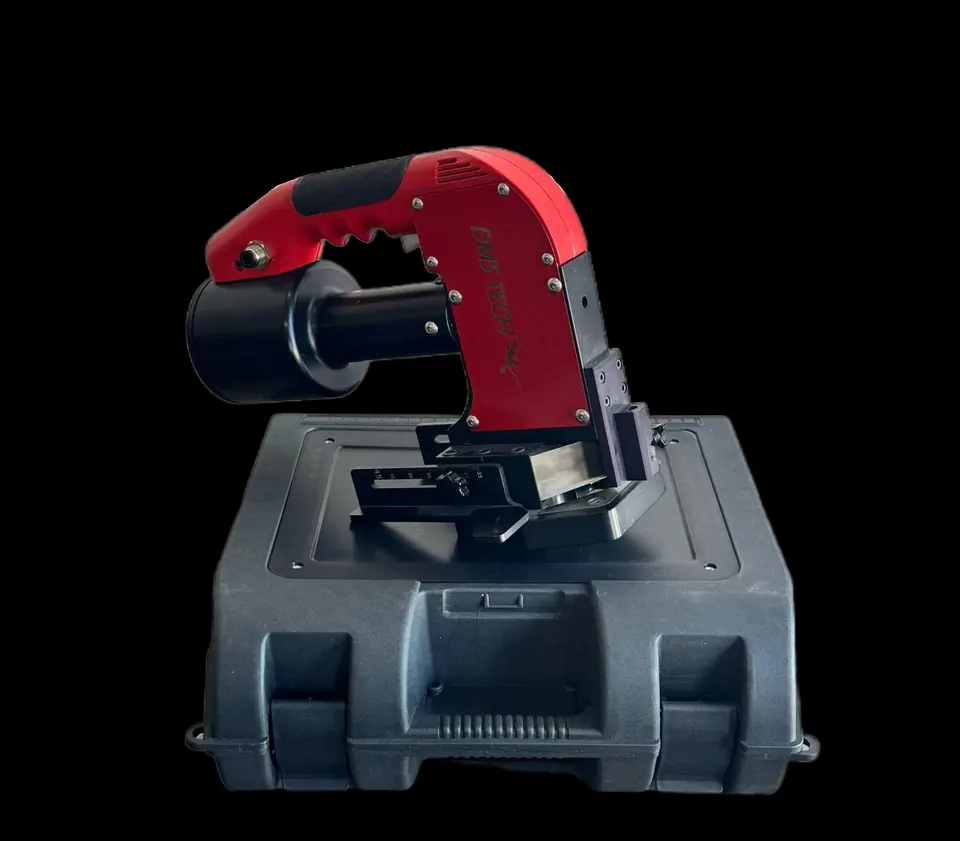

Montaj askısı kesme presi
Panel kenarında montaj askısı için gereken kesimi açar.
Nasıl çalışır?
Alüminyum kompozit paneller cephe kaplamalarında kaset olarak kullanılır. Kasetin kenarları katlanmadan önce köşelerinin belirli bir ölçüde kesilmesi, montaj askıları için de kenarlarda yuva açılması gerekir.
Kompozit Panel Punch bu kesimleri basınçlı havayla çalışan bir pres ve özel çelik kalıplarla yapar. Panel ölçü cetvelli dayamaya yaslanarak yerleştirilir, kesim yaklaşık 2 saniyede tamamlanır. Kalıp sabit ölçüde kestiği için her parçada aynı sonuç alınır.
Yaklaşık 4 kg ağırlığıyla atölyede tezgah üzerinde ya da sahada kolayca taşınarak kullanılabilir.
Kullanım alanları
- Kompozit panel kaset imalatı
- Cephe kaplama uygulamaları
- Tabela ve reklam üretimi
- İç mekan panel uygulamaları
Kesim örnekleri

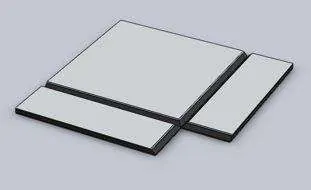

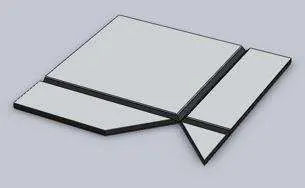

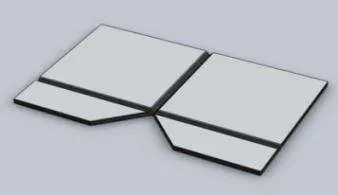

Köşe kesme presi

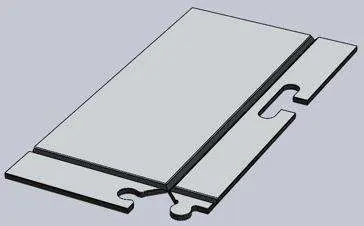

Montaj askısı kesme presi
Teknik özellikler
| Köşe kesme presi | Montaj askısı kesme presi | |
|---|---|---|
| Çalışma basıncı | 6–8 bar | 6–8 bar |
| Hava tüketimi | 68 lt/dk | 68 lt/dk |
| Kesme kuvveti | 1150–1450 kg | 1150–1450 kg |
| Kesme süresi | 2 sn | 2 sn |
| En fazla panel kalınlığı | 4 mm | 4 mm |

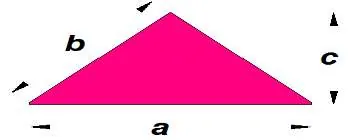

| Kesim ölçüleri | 50 × 70 × 35 mm | 15 × 39 × 9 × 25 mm |
| Boyutlar (U × G × Y) | 280 × 110 × 230 mm | 280 × 90 × 230 mm |
| Ağırlık | 4 kg | 3,8 kg |
- Özel çelikten üretilen kalıplar yüksek adetlerde kullanım sağlar.
- Özel siparişlerde farklı formlarda kalıplar üretilir.
- Uzun kullanım sonunda aşınan kalıplar yedek parça olarak temin edilebilir.
